Höjdprofiler

Räkna fram en höjdprofil längs en luftledning eller ett kabelstråk, med sidoprofiler och punktmolnet inlagt.

Gäller PoleMate 2.0Läsning: 2 minuter
Kort svar

Högerklicka på sträckan i lagerpanelen och välj Skapa profil…. Välj stegintervall och sidoprofiler och klicka Skapa.

Profilen visas i PoleDesign. PoleMate räknar fram profilen och håller den uppdaterad. För att se den behövs PoleDesign, som har Visa profil. Läs mer i Profilvyn.

Skapa en profil

  1. Lägg in en höjdmodell

    Höjderna i profilen hämtas ur projektets Höjdmodeller. Har du ingen kan du Hämta från Lantmäteriet.

  2. Öppna profilen

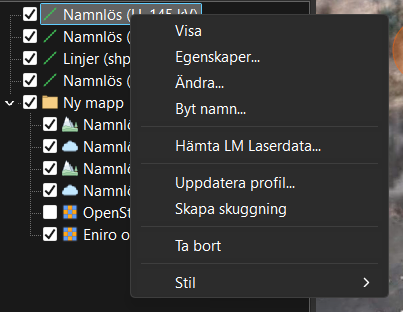

    Högerklicksmenyn för en luftledning i lagerpanelen: Visa, Egenskaper, Ändra, Byt namn, Hämta LM Laserdata, Uppdatera profil, Skapa skuggning, Ta bort och Stil.
    Har sträckan redan en profil står det Uppdatera profil….

    Högerklicka på luftledningen eller kabelstråket i lagerpanelen och välj Skapa profil….

  3. Välj stegintervall och sidoprofiler

    Stegintervall är avståndet mellan punkterna i profilen. Förvalt är 1 m.

    Sidoprofiler är profiler parallellt med sträckan. Skriv avståndet vid Ny sidoprofil och klicka Lägg till. Du får ett par: VL till vänster och HL till höger, på samma avstånd.

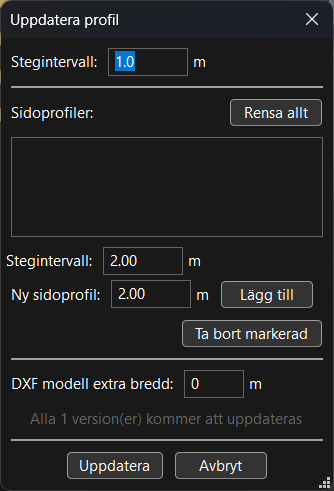

    Fönstret Uppdatera profil med stegintervall 1,0 m, en tom lista för sidoprofiler, eget stegintervall 2,00 m för dem, fältet Ny sidoprofil med Lägg till, och DXF modell extra bredd.
    Samma fält finns när du skapar profilen första gången. Här är det fönstret för att uppdatera den.
  4. Klicka Skapa

    Profilen räknas fram i bakgrunden. En liten ikon i kartans övre vänstra hörn visar att arbetet pågår.

Fälten i dialogen alla inställningar
FältGör
StegintervallAvstånd mellan profilpunkterna längs sträckan, 0,1–10 m.
SidoprofilerListan med par. Ta bort markerad tar bort ett par, Rensa allt tar bort alla.
Stegintervall (sidoprofiler)Hur mycket avståndet ökar för nästa sidoprofil du lägger till. Förvalt 2 m.
Ny sidoprofilAvståndet från sträckan för nästa par.
DXF modell extra breddBreddar området där DXF-ritningar tas med i profilen.

När sträckan ändras

Ändrar du sträckan och sparar räknas profilen om av sig själv. Vill du ändra stegintervall eller sidoprofiler högerklickar du och väljer Uppdatera profil….

Lägg in punktmolnet

Med skuggning läggs punktmolnets punkter inom ledningsgatan in i profilen. Då syns träd, byggnader och marken som de skannades.

  1. Välj Skapa skuggning

    Högerklicka på sträckan och välj Skapa skuggning. Valet finns när sträckan har en profil och projektet har ett Punktmoln.

  2. Välj klasser

    En ruta visar punktmolnets klasser, med antalet punkter i varje. Kryssa i de klasser som ska med. Markpunkterna glesas ut som förval, så att profilen inte blir för tät.

    Valet sparas för sträckan och används nästa gång.

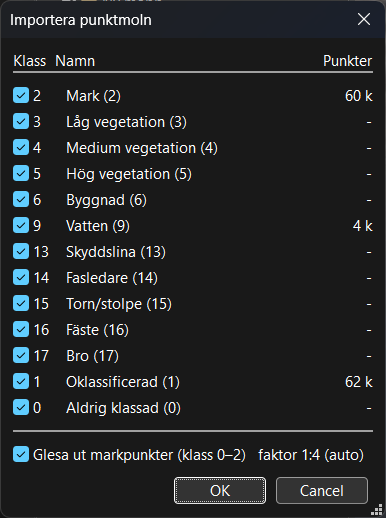

    Rutan för skuggning med punktmolnets klasser, till exempel Mark med 60 k punkter, Vatten med 4 k och Oklassificerad med 62 k, och kryssrutan Glesa ut markpunkter.
    Rutan heter Importera punktmoln, men den skapar skuggningen.
  3. Klicka OK

    Punkterna hämtas i bakgrunden. Ta bort skuggning i samma meny tar bort dem igen.

Nästa steg: kantträd. När skuggningen finns kan du ta fram en Kantträdsrapport för sträckan.
