Höjdmodeller

En höjdmodell är en GeoTIFF med markens höjd. PoleMate visar den som terrängskuggning och hämtar höjder ur den till profilerna.

Gäller PoleMate 2.0Läsning: 2 minuter
Kort svar

Klicka Lägg till i lagerpanelen och välj GeoTIFF-filen. PoleMate frågar om filen ska kopieras till projektets mapp eller länkas där den ligger.

Tre sätt att få en höjdmodell

Lägg till en fil

  1. Klicka Lägg till

    Det är den första knappen i Lagerpanelen. Välj en eller flera GeoTIFF-filer.

  2. Kopiera eller länka

    För varje fil får du välja:

    • Kopiera till projektmapp: filen kopieras till projektets mapp dem. Projektet blir komplett och går att flytta.
    • Länka där den ligger: filen stannar där den är. Bra för stora filer som flera projekt delar.

    Kryssa i Använd för alla så slipper du frågan för resten av filerna.

En fil som redan finns i projektet hoppas över, och PoleMate säger till.

Ta bort raderar kopian. Tar du bort en höjdmodell som ligger i projektets mapp dem raderas också filen. En länkad fil utanför projektet lämnas orörd.

Skuggningens utseende

Öppna InställningarSysteminställningar… och fliken DEM. Ändringarna syns direkt.

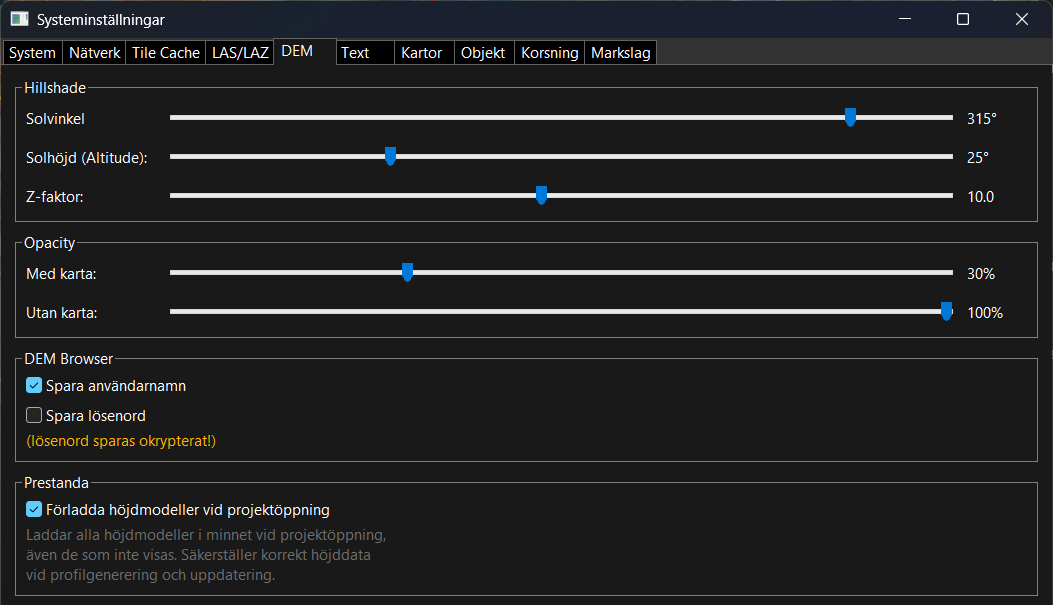

Fliken DEM i Systeminställningar med reglage för solvinkel, solhöjd, Z-faktor och opacitet, och kryssrutor för inloggning och förladdning.
InställningGör
SolvinkelVarifrån ljuset kommer, 0–360°.
SolhöjdHur högt ljuset står, 0–90°. Lågt ljus ger tydligare skuggor.
Z-faktorFörstärker höjdskillnaderna. Högre värde ger kraftigare relief.
Opacity med kartaHur tydlig skuggningen är när en bakgrundskarta syns under.
Opacity utan kartaHur tydlig den är när ingen bakgrundskarta syns.
Förladda höjdmodellerLäser in alla höjdmodeller när projektet öppnas, även dolda. Då har profilerna alltid rätt höjder.

Höjden i projektet

När projektet har en höjdmodell visar markören höjden där den står. Profilerna hämtar markhöjden ur höjdmodellen. Se Höjdprofiler.

Har en länkad fil flyttats? Lagret markeras i lagerpanelen. Högerklicka och välj Uppdatera sökväg…. Se En fil saknas.
