Rita din första sträcka

Den snabbaste vägen in i PoleMate: rita en luftledning, steg för steg. Det tar ungefär fem minuter.

Gäller PoleMate 2.0Läsning: 2 minuter
Kort svar

Högerklicka på kartan och välj SkapaLuftledning Fyll i uppgifterna, klicka ut brytpunkterna och högerklicka sedan och välj Spara.

Så här gör du

  1. Öppna ett projekt

    Skapa ett nytt projekt eller öppna ett du har. Se Skapa ett projekt.

  2. Hitta platsen

    Lägg till en Bakgrundskartor och WMS, så ser du var du är. Flytta kartan genom att dra med mittknappen och zooma med hjulet. Se Navigera och zooma.

  3. Välj Luftledning

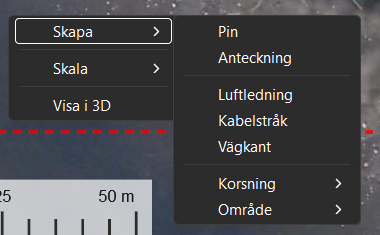

    Högerklicksmenyn på kartan med Skapa utfälld: Pin, Anteckning, Luftledning, Kabelstråk, Vägkant, Korsning och Område.
    Visa i 3D kommer från PoleDesign.

    Högerklicka på kartan där ledningen ska gå och välj SkapaLuftledning

    Kabelstråk och vägkant ritas på samma sätt.

  4. Fyll i uppgifterna

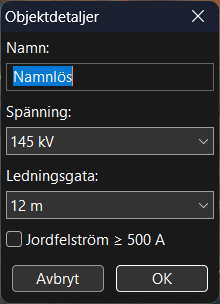

    Dialogen Objektdetaljer med fälten Namn, Spänning och Ledningsgata, kryssrutan Jordfelström minst 500 A och knapparna Avbryt och OK.

    Ge ledningen ett namn och välj spänning.

    Ledningsgata är bredden på gatan runt ledningen. För en luftledning är den 12 m om du inte väljer något annat.

    Klicka OK. Du kan ändra uppgifterna senare.

  5. Klicka ut brytpunkterna

    Klicka på kartan där ledningen börjar, och sedan en gång för varje brytpunkt. Ledningsgatan ritas medan du klickar.

    • Backspace tar bort den senaste punkten.
    • S slår på Snap, så fäster punkten mot sådant som redan finns på kartan.

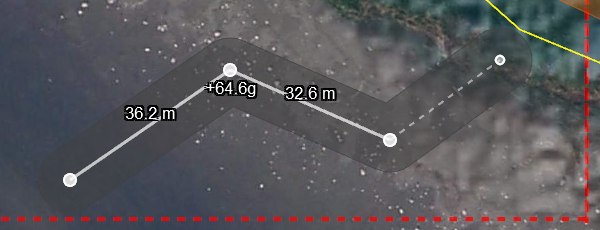

    En luftledning som ritas över vatten: tre punkter, längderna 36,2 m och 32,6 m, vinkeln +64,6g, ledningsgatan i grått och en streckad linje till muspekaren.
    Varje sträcka får sin längd, och vinkeln i brytpunkten står i gon. Statusfältet säger Skapar objekt - Högerklick för att spara.

  6. Spara ledningen

    Högerklicka och välj Spara. Spara finns när ledningen har minst två punkter.

    Klart. Ledningen ligger nu i Lagerpanelen. Spara projektet med Ctrl+S.

Ångra och Esc kastar ledningen. Väljer du Ångra i högerklicksmenyn, eller trycker Esc, försvinner ledningen du höll på att rita.
