DXF och 3D-modeller

En DXF-ritning blir ett eget lager på kartan. 3D-modeller, till exempel en nätstation, placerar du ut på en exakt punkt.

Lägg till en ritning

1. Klicka Lägg till

   Det är den första knappen i Lagerpanelen. Välj en eller flera .dxf-filer. Varje fil får ett eget fönster.

   Markera som klar

2. Välj namn och koordinatsystem

   Ange vilket koordinatsystem ritningen är gjord i. PoleMate räknar om den till projektets. Förhandsgranskningen visar hur mycket ritningen innehåller och var den ligger.

   Markera som klar

3. Klicka Importera

   Ritningen kopieras till projektets mapp models och visas som ett lager.

   Markera som klar

Färger och lager i ritningen

Högerklicka på ritningen och välj Ändra…. Där finns alla lager i DXF-filen.

• Kryssa ur ett lager för att dölja det.
• Högerklicka på ett lager för att ge det en egen färg eller genomskinlighet, byta namn på det eller återställa det.
• Under Modell-override sätter du en färg och genomskinlighet för hela ritningen.

Färgen för hela ritningen går före färgen för ett lager, som går före ritningens egna färger.

Flytta ritningen till en exakt punkt

1. Sätt ut markören

   Tryck P för att slå på markören och dra den dit ritningen ska. Markören visar koordinaterna där den står. Se Navigera och zooma.

   Markera som klar

2. Flytta

   Högerklicka på ritningen i lagerpanelen och välj Flytta och sedan vilken punkt i ritningen som ska hamna på markören:

   • Position till markör: ritningens placering.
   • Origo till markör: ritningens nollpunkt.
   • BB-center till markör: mitten av ritningen.
   Markera som klar

Vill du ångra flytten? Högerklicka och välj Återställ placering.

3D-modeller

En 3D-modell är en DXF-fil som du sparar i ett bibliotek och sedan placerar ut i projektet, så många gånger du vill.

Biblioteket

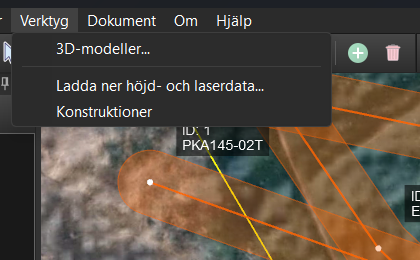

Välj Verktyg3D-modeller…. Klicka Importera DXF… för att lägga till en modell. Filtrera på kategori eller namn för att hitta en. En modell får vara högst 5 MB.

Placera en modell

1. Sätt ut markören

   Tryck P och dra markören dit modellen ska stå.

   Markera som klar

2. Högerklicka på kartan

   Välj Placera3D-modell på markör. Valet syns bara när markören är på.

   Markera som klar

3. Välj modell och vridning

   Välj modellen. Koordinaterna är redan markörens, och höjden hämtas ur höjdmodellen om projektet har en. Ange rotation i grader och skala, och klicka OK.

   Markera som klar

En utplacerad modell ändrar du genom att högerklicka på den i lagerpanelen och välja Redigera…. Med markören på finns också Flytta till markör.
