Exportera
Gör om ett eller flera lager till shapefiler, som går att öppna i andra GIS- och CAD-program.
Markera lagren i lagerpanelen och tryck Ctrl+E. Kontrollera namn och mapp, och klicka Exportera.
Så här gör du
-
Markera lagren

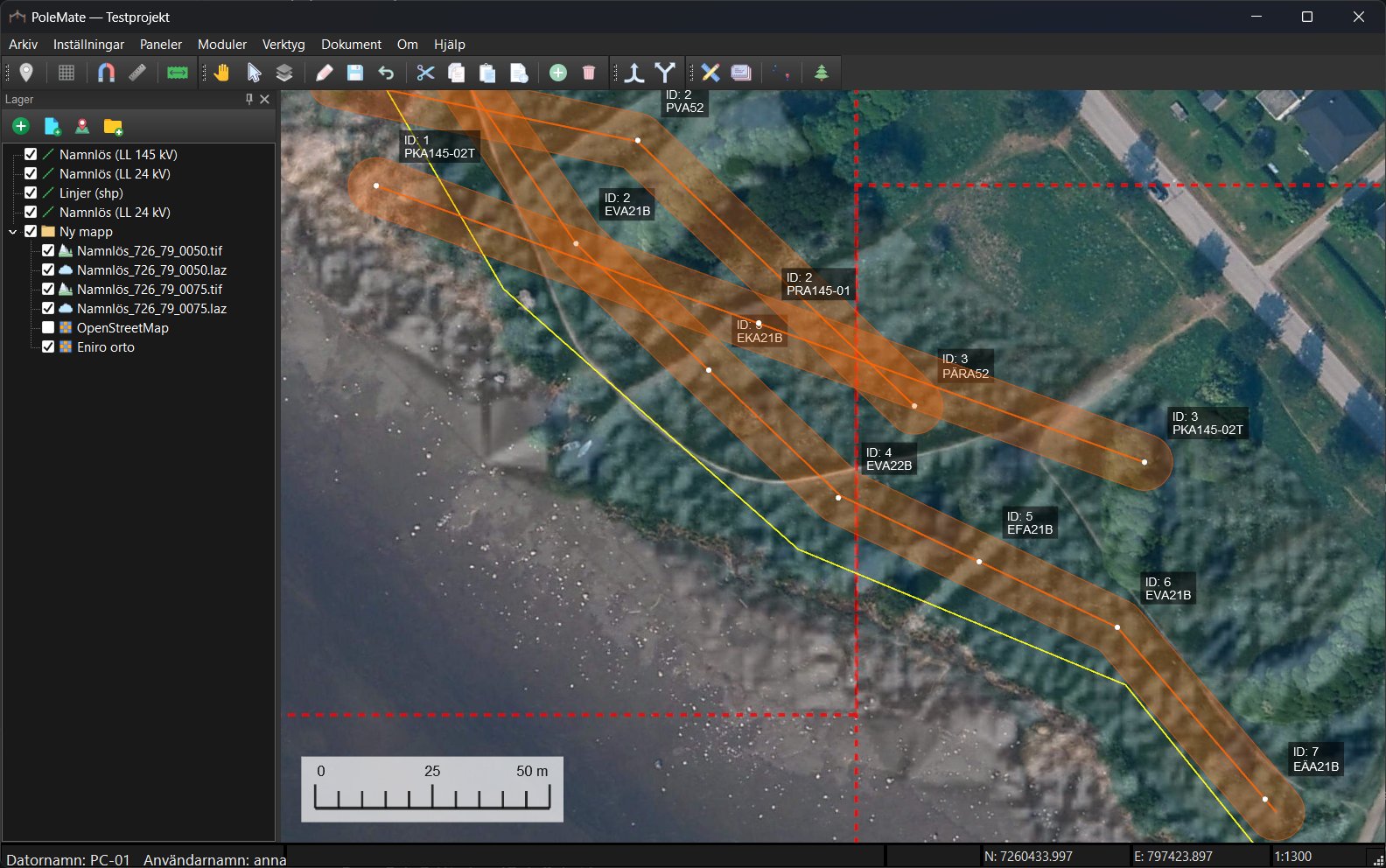

Klicka på lagret i Lagerpanelen. Vill du ha med flera lager håller du ned en tangent medan du klickar:
Ctrl för enstaka lager, Shift för flera i rad.
⌘ för enstaka lager, ⇧ för flera i rad.
Ctrl för enstaka lager, Shift för flera i rad.
Ritade objekt, som luftledningar och korsningar, går att exportera. Det gör vektorlager också.
-
Öppna exporten

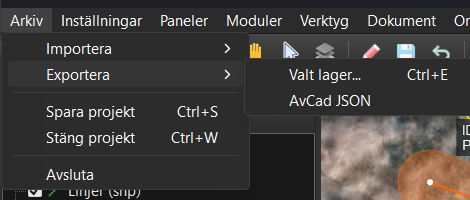

Tryck Ctrl+E, eller välj ArkivExporteraValt lager…
AvCad JSON i samma meny kommer från PoleDesign och syns bara om modulen är installerad. -

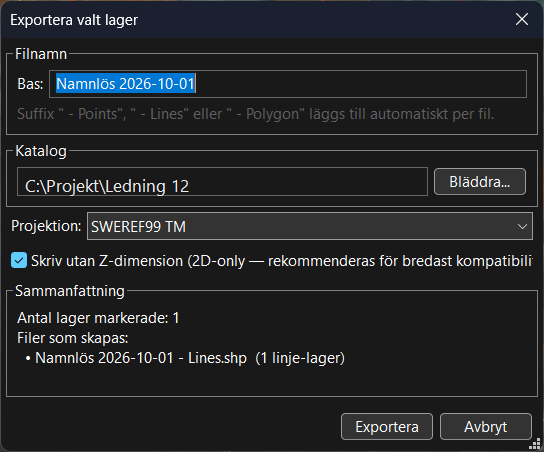

Kontrollera namn och mapp
Namnet är redan ifyllt: lagrets namn och dagens datum. Exporterar du flera lager börjar det med PM Export.
Filerna hamnar i projektets mapp om du inte väljer en annan med Bläddra….
Koordinatsystemet är SWEREF99 TM. Du kan också välja en av de lokala SWEREF99-zonerna, eller WGS84.
Längst ned står vilka filer som skapas. -
Klicka Exportera
Klart. Filerna ligger i mappen du valde.
Det här får du
En fil för varje sorts geometri som fanns i lagren. Saknas en sort blir det ingen fil för den.
| Fil | Innehåll |
|---|---|
Namn - Points.shp | Punkter |
Namn - Lines.shp | Linjer, till exempel sträckor och korsningar |
Namn - Polygon.shp | Ytor, till exempel områden |
Skicka alla filerna. En shapefil är flera filer med samma namn: .shp, .shx, .dbf och .prj. Mottagaren behöver alla.
Utan höjd är förvalt. Vissa GIS- och CAD-program vägrar öppna shapefiler med höjd (Z). Kryssa bara ur Skriv utan Z-dimension om mottagaren vill ha höjden med.
Kolumnerna i attributtabellen för den som ska läsa filen i ett annat program
| Kolumn | Innehåll |
|---|---|
LAYER | Lagrets namn |
KIND | Sort: ritat objekt eller vektorlager |
SUBTYPE | Typ, till exempel Luftledning eller Korsning-Allmänväg |
NAME | Objektets namn |
VOLTAGE | Spänning i kV |
WIDTH_M | Bredd i meter |
DESC | Beskrivning |
LOCKED | Vilka brytpunkter som är låsta |
PRECISION | Precisionen för varje brytpunkt |
Var finns det i programmet?
Vart ska filerna?
Om det inte fungerar
Exportera går inte att välja. Inget lager är markerat, eller så går lagret inte att exportera. Det går med ritade objekt och vektorlager, men inte med bakgrundskartor, punktmoln eller höjdmodeller.
Läs också
- Spara som…: byt format eller koordinatsystem på ett vektorlager.
- Importera: vektorlager, DXF, punktmoln och höjdmodeller.
- Lagerpanelen: visa, dölj, ordna och gruppera lager.
