CSV-punkter

Inmätta punkter i en textfil blir ett objekt på kartan, till exempel en luftledning eller en vägkant. Punkterna blir brytpunkter i den ordning de står i filen.

Gäller PoleMate 2.0Läsning: 2 minuter
Kort svar

Välj ArkivImporteraImportera CSV-punkter…. Välj filen, ange vilka kolumner som är E och N, välj sorts objekt, skriv en titel och klicka Importera.

Så här gör du

  1. Öppna importen

    Välj ArkivImporteraImportera CSV-punkter… och klicka på knappen Browse för att välja filen. Den kan sluta på .csv eller .txt.

  2. Berätta hur filen ser ut

    Separator är tecknet mellan kolumnerna: tab, semikolon eller komma. Decimaltecken är punkt eller komma. Hoppa över rader är hur många rader överst som inte är punkter, till exempel en rubrikrad.

    Längst ned visar förhandsgranskningen hur PoleMate läser filen. Ser kolumnerna fel ut, byt separator.

  3. Ange kolumnerna

    Skriv numret på kolumnen för E (öst) och N (nord). Kolumnerna räknas från 0: den första är 0, den andra 1. Har filen en kolumn med precision anger du den också, annars låter du det stå -1.

  4. Välj koordinatsystem och objekt

    Under Källprojektion väljer du vilket koordinatsystem punkterna är mätta i. PoleMate räknar om dem.

    Under Objekt väljer du vad punkterna ska bli, till exempel en luftledning eller en vägkant. För en ledning väljer du också spänning. Skriv en titel, den krävs.

  5. Klicka Importera

    Objektet visas på kartan och i lagerpanelen.

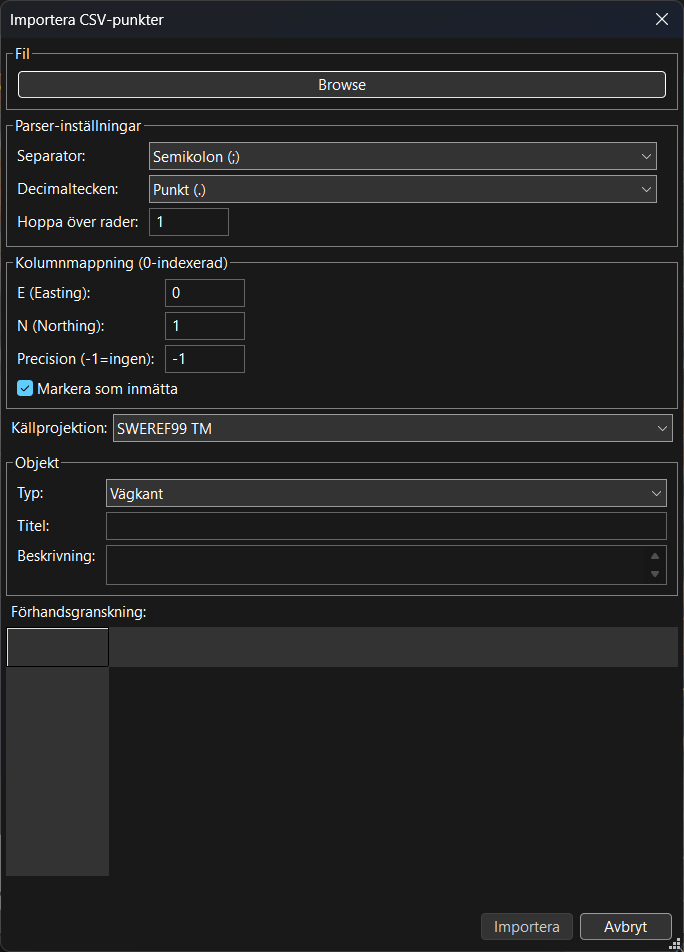

Fönstret Importera CSV-punkter med fil, separator, decimaltecken, rader att hoppa över, kolumnernas nummer för E, N och precision, kryssrutan Markera som inmätta, källprojektion, objekttyp, titel, beskrivning och en tom förhandsgranskning.
Förhandsgranskningen längst ned fylls när du valt en fil.

Exempel: vilka kolumner?

En fil med punktnummer först, sedan koordinaterna och sist precisionen:

Kolumn 0Kolumn 1Kolumn 2Kolumn 3
NrENPrec
1797337,77260367,60,02
2797412,37260431,90,02

Här blir E kolumn 1, N kolumn 2 och precision kolumn 3. Decimaltecknet är komma, och en rad hoppas över: rubrikraden.

Markera som inmätta

Är rutan ikryssad, vilket den är från början, blir punkterna låsta. En låst brytpunkt flyttas inte av misstag när du redigerar objektet. Precisionen från filen följer med varje punkt. Se Redigera geometri.

Kryssa ur rutan om punkterna bara är ungefärliga och ska kunna flyttas fritt.

En fil blir ett objekt. Alla punkter i filen blir brytpunkter i samma objekt, i filens ordning. Ska det bli flera sträckor behöver du en fil per sträcka.
