Korsningar och områden
Rita in vägar, vatten, gränser och ledningar som sträckan korsar, och markslag som ytor.
Högerklicka på kartan och välj SkapaKorsning och sedan typen. Klicka ut linjen och högerklicka för att spara. Ytor ritas på samma sätt under Område.
Rita en korsning
-
Välj typ

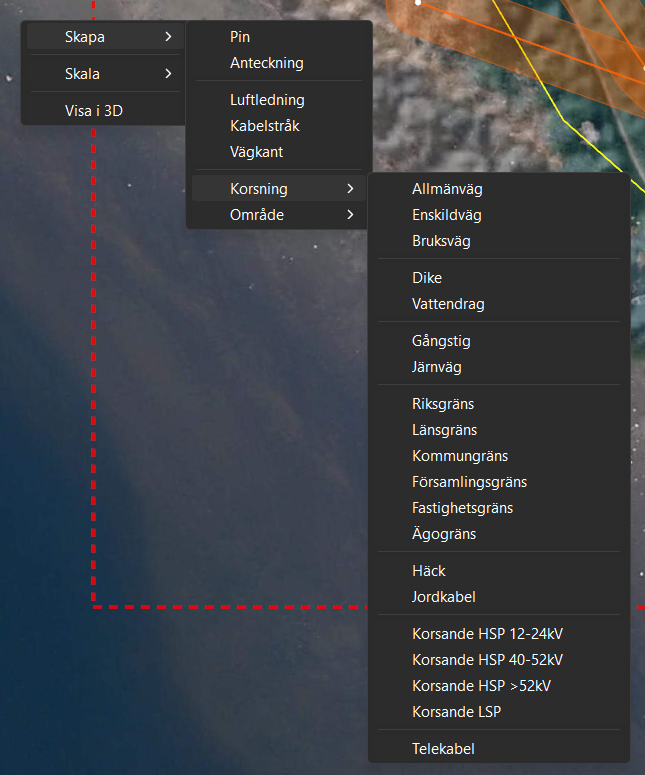

Högerklicka på kartan och välj SkapaKorsning. Typerna står i en lista, grupperad efter sort.
-
Ange bredden
Vägar och vatten har en bredd. För dem frågar PoleMate efter bredden i meter innan du ritar. Förvalt är 5 m. Övriga typer ritas direkt.
-
Rita och spara
Klicka ut linjen på kartan. Högerklicka och välj Spara. Det fungerar som när du Rita en sträcka.
Typerna
| Sort | Typer | Bredd |
|---|---|---|
| Vägar | Allmänväg, Enskildväg, Bruksväg | Ja |
| Vatten | Dike, Vattendrag | Ja |
| Stigar och spår | Gångstig, Järnväg | Nej |
| Gränser | Riksgräns, Länsgräns, Kommungräns, Församlingsgräns, Fastighetsgräns, Ägogräns | Nej |
| Övrigt | Häck, Jordkabel | Nej |
| Korsande ledningar | Korsande HSP 12-24kV, Korsande HSP 40-52kV, Korsande HSP >52kV, Korsande LSP | Nej |
| Tele | Telekabel | Nej |
En korsning med bredd ritas som ett band med rundade ändar, på samma sätt som ledningsgatan.
Rita ett område
Ett område är en yta, till exempel skog eller myr. Högerklicka på kartan och välj SkapaOmråde och sedan markslaget. Klicka ut hörnen och högerklicka för att spara.
Ett område behöver minst tre punkter. Tidigare går det inte att spara.
Markslagen är Berg, Betesmark, Blocksten, Impediment, Lera, Morän, Myr, Odlingsmark, Parkering, Skog och Vatten.
Färgerna
Varje korsningstyp och markslag har en egen färg. Du ändrar dem under Inställningar, på flikarna Korsning och Markslag.
